在新能源汽車和電動出行設備蓬勃發展的今天，輪轂電機作為直接驅動車輪的核心部件，其性能優劣直接影響著終端產品的市場競爭力。然而，當拆解一臺高性能輪轂電機，會發現決定其性能上限的并非外部結構，而是內部那些精密繞制的線圈。

在業內有句行話：“電機性能七分靠設計，三分靠工藝”，而線圈工藝占這三分中的兩分。今天，將深入輪轂電機制造中，剖析其線圈制作工藝環節的行業共性挑戰。

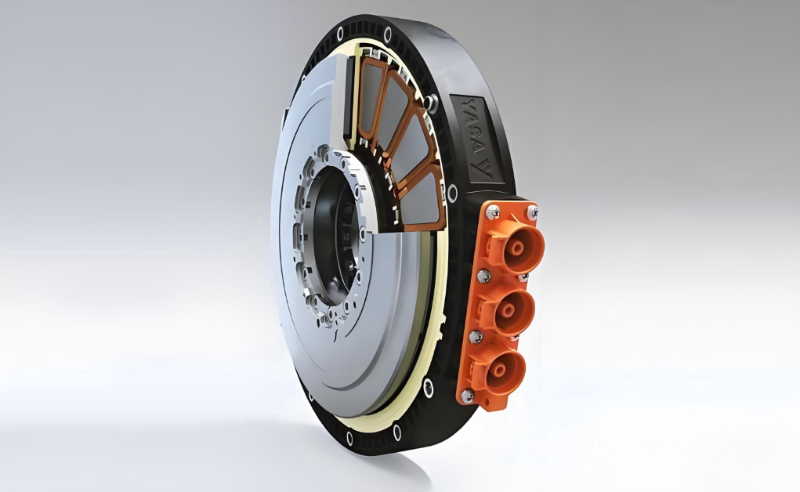

輪轂電機線圈

輪轂電機線圈與傳統電機線圈有著本質區別。受安裝空間限制，輪轂電機須在有限的環形空間內實現最大化的電磁轉換效率。這種特殊結構使得線圈須適應特殊的槽型設計，在狹小空間內完成高精度繞制，同時滿足絕緣、散熱、機械強度等多重性能要求。

輪轂電機對線圈制作的精度要求遠高于傳統電機，同時需要達到更高的填充率標準。這種近乎苛刻的要求，正是輪轂電機線圈制作難度顯著高于普通電機的根本原因。

線圈制作的核心挑戰

（1）精度、效率、成本的平衡難題

在輪轂電機線圈制作領域，企業普遍面臨精度、效率、成本三者難以兼顧的困境。高精度繞制往往意味著設備投入大、生產效率低；追求效率又可能導致質量波動；控制成本則又可能犧牲產品的一致性。許多制造企業不得不在三者間尋找一個平衡點。

（2）繞線過程中的絕緣層隱憂

輪轂電機中工作環境復雜，對絕緣性能要求極高。但在高精密繞制過程中，導線絕緣層的微小損傷往往難以在生產環節被檢測，卻在后期使用中成為致命隱患。

據行業故障分析表明，相當比例的輪轂電機早期失效與線圈絕緣損傷有關。這些損傷大多發生在繞線過程，由于張力控制不當、導線與工裝接觸點應力集中等因素造成。

（3）高填充率要求下的空間挑戰

隨著輪轂電機向高功率密度方向發展，線圈填充率成為性能提升的關鍵瓶頸。但由于輪轂電機特有的環形結構使得繞線空間極其有限，尤其是內圈位置，可用空間明顯小于外圈。

（4）新型材料帶來的工藝適應性挑戰

近年來，扁線繞組、高導熱絕緣材料等新技術逐漸應用于高端輪轂電機上，但這也給輪轂電機工藝帶來挑戰。扁線雖能提高填充率，但其剛性大、拐角易損傷的特性對繞線設備提出更高要求；高導熱絕緣材料雖散熱性能優異，但其機械強度和柔韌性往往不如傳統材料，在自動化繞制過程中更易出現分層、開裂等問題。

我們看到輪轂電機線圈核心挑戰的背后，其痛點根源可以總結為以下幾點：

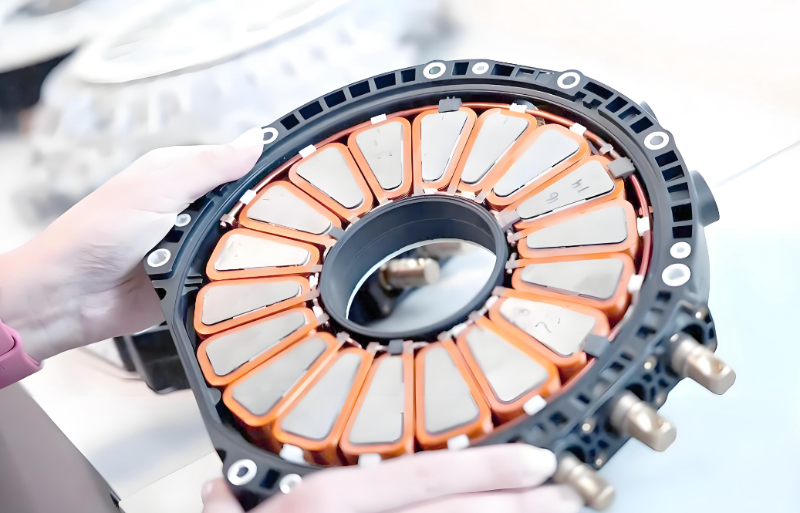

※環形空間的幾何特性：輪轂電機的環形結構本質決定了其線圈制作的特殊性，與傳統徑向電機不同，輪轂電機的定子呈圓環狀分布，繞線路徑呈扇形展開，內外圈弧長存在顯著差異。

這種幾何特性易導致：內外圈導線長度差異大，易產生電阻不平衡、繞線張力控制難度大，內圈易松弛，外圈易過緊、槽滿率分布不均，內圈填充率通常明顯低于外圈。

※工藝-設備匹配度不足：目前市場主流的繞線設備大多難以適應輪轂電機的特殊需求；

其原因主要是通用繞線機缺乏對輪轂電機環形結構的適應性、現有繞線工藝難以適應輪轂電機狹小的槽口設計、缺乏針對扁線、異形線等新型導線的專業繞制設備、質量檢測環節較薄弱。

※材料-工藝協同優化不足：輪轂電機線圈制作涉及電磁設計、材料科學、機械工程等多學科交叉，但目前行業中材料- 工藝協同優化的研究仍顯不足。

盡管輪轂電機的線圈在裝配挑戰上，本質上是反映了制造業從“能做”到“做好”的轉型升級之痛。當行業競爭從產品功能轉向性能與可靠性，那些隱藏在產品內部的工藝細節，將決定企業的市場地位與生存空間。

合利士多年來專注于電機智能裝配系統的研發與應用，已成功為眾多電機客戶提供了從定子裝配、轉子裝配到總裝測試的全流程解決方案。我們深知，一臺高性能電機背后，是無數工藝細節的精準把控；而每一次技術突破，都源于對行業痛點的深刻理解與持續探索。

面對輪轂電機制造的技術浪潮，合利士愿與行業同仁共同探討電機制造的工藝優化路徑。我們提供專業的電機裝配工藝評估服務，期待與您交流行業見解，共同推動中國電機制造業向更高精度、更高能效、更高可靠性邁進。

如果您正在輪轂電機或各類電機的裝配工藝上尋求突破，歡迎與我們的技術團隊，獲取專業工藝評估或預約技術交流。讓專業的人，解決專業的事。
