自動化Hair-pin電機定子組裝設備，加速扁線電機客戶的商業化步伐
作者：
編輯：
來源：
發布日期： 2024.06.14
信息摘要：
Hair-pin發卡電機又被稱為扁銅線繞組電機，主要由定子組件、轉子組件以及其他輔助件組成；定子組件是決定電機性能的關鍵因素，由定子鐵芯、繞…
Hair-pin發卡電機又被稱為扁銅線繞組電機，主要由定子組件、轉子組件以及其他輔助件組成；定子組件是決定電機性能的關鍵因素，由定子鐵芯、繞組、引出線以及絕緣材料組成。

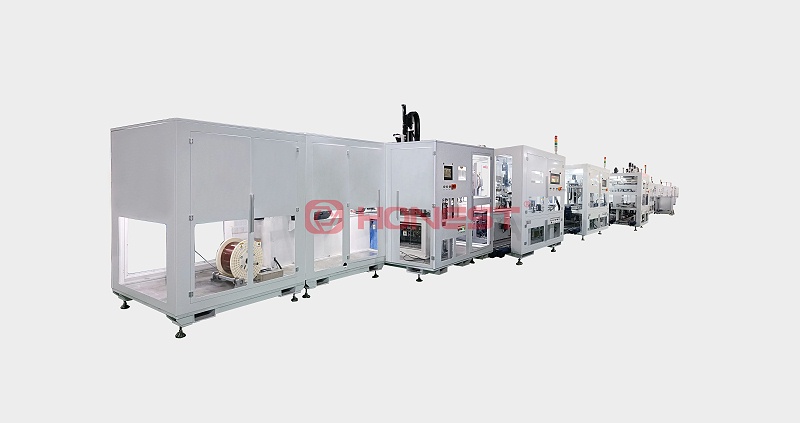

一、扁線Hair-pin電機定子生產線工藝流程為以下幾大核心工序：
插槽紙-制線-線杯插入-擴口-定子扭線-切平-焊接-滴漆/涂覆
① 插槽紙：插槽紙形狀可分為O型、S型、單B型及雙B型；在Hair-pin定子生產工藝中，插槽紙的材質和質量對定子的性能和穩定性有著直接的影響，其生產過程會出現壓痕不明顯、壓痕間距過大或過??；紙壓裂、切斷口起毛、B型紙中間變型等工藝風險；面對以上風險，合利士插槽紙?jiān)O(shè)備目前可實現自動換紙、且切口平整、長度穩定，適用于所有線型，能夠大大降低插槽紙?jiān)谏a(chǎn)中的工藝風險，也能確保其在各種環境下都能保持穩定性能；
② 制線：制線過程中，首先需要對扁銅線進行精確的裁剪和預處理，以確保其尺寸和性能符合客戶需求。由于Hair-pin定子結構特殊，需要注意制線過程中線去漆起皮，內八，外八，翹腳，線傷等風險；通過合利士專業的制線設備和先進技術，將扁銅線預成型為Hair-pin款造型。這一制線過程可自動完成所有線型插線，全部在線檢測，確保制線機性價比最高，且制線效率只需1.5秒，模具3D成型精度可達±0.1mm。；

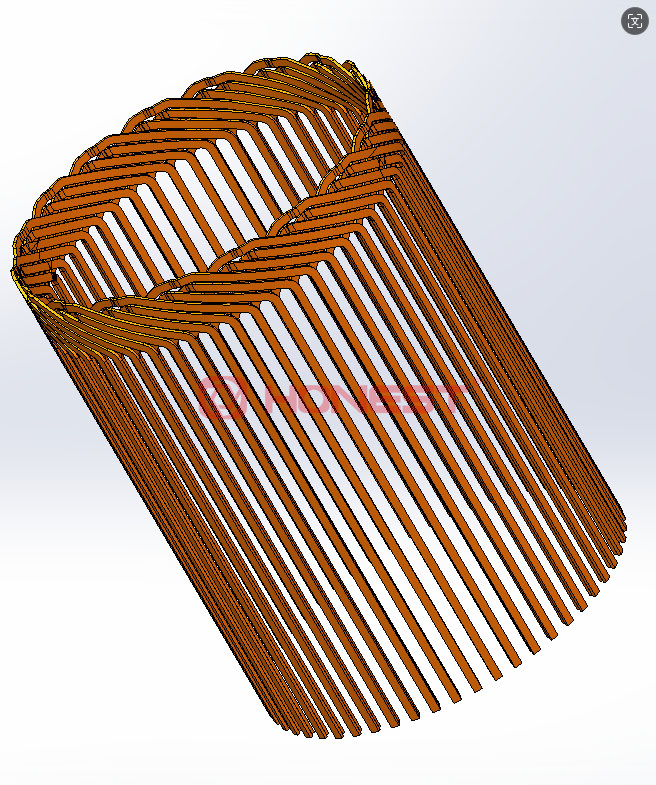

③ 線杯插入：將成型Hair-pin線依次按層自動插成整個線杯（包括特殊pin）以確保定位的高準確性和穩定性。通過引導針做導向，防槽紙入口變型，為此省去了絕緣紙的擴口整形工序，大大降低生產的成本；再將線杯壓入定子鐵芯中，效率可達2s/根，整個線杯插入最快可達60s完成；
④ 定子扭線：將扭頭機構和定子移至工作位，標配多層同時扭，6/8/10/12層，扭頭后需要把焊接的2根線平齊；且扭頭后的銅線不能有損傷和槽紙不能破損、槽紙上下位移不變；在扭線的尺寸要求上對扭頭直線端的長度、扭完后的整體高度，扭完線后線與線間的間距相對有一定的工藝要求，具體需根據客戶的需求進行設計；
⑤ 切平、焊接：切平高低差需在0.5以內，需留出長度3.5以上，合利士所采用的是徑用切、旋轉切，且效率控制在90s內；
⑥ 滴漆/涂覆：電機滴漆的主要原理是通過多層涂料來增加絕緣材料的厚度和強度，來提高電機的絕緣性能和安全性能。在扁線電機定子制成中的絕緣處理環節，使用滴漆可以大大提高填充率，提高電機的總體性能和可靠性；
二、為什么說Hair-pin定子的生產工藝，能加速扁線電機客戶的商業化步伐？
① 首先，Hair-pin具有高的效率輸出，裸銅槽滿率可提升20%~30%，有效降低繞組電阻進而降低銅的損耗；且頂端部的高度降低，能進一步減少電機體積，有效降低端部繞組銅耗，進一步提升電機效率。
② 其次，在定子槽內扁線形狀緊密貼合，與定子鐵芯齒部和軛部更好接觸，降低槽內熱阻，熱傳導效率更高，進一步提升電機峰值和持續性能；由于繞組有更好的剛度，整機也將具備更好的剛度。同時Hair-pin繞組是通過鐵芯端部插線，不需要從槽口嵌線，電磁設計上可以選擇更小的槽口設計，有效降低齒槽轉矩脈動。
③最后，Hair-pin定子生產工藝通過合利士先進的自動化生產設備和精確的制造工藝，可以確保每個定子組件在生產過程中的精確度和一致性，來不斷提高扁線電機定子的整體性能和質量。
