轉子磁路結構的多樣性與優化選擇
作者：
編輯：
來源：
發布日期： 2024.10.30
信息摘要：

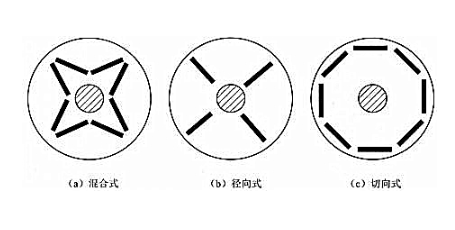

目前常見的轉子磁鋼的磁路結構方式包括徑向式、切向式、U型混合式和V型徑向式等，每種方式都賦予電機獨特的性能特征。
目前常見的轉子磁鋼的磁路結構方式包括徑向式、切向式、U型混合式和V型徑向式等，每種方式都賦予電機獨特的性能特征。
一、徑向式磁路結構：徑向式磁鋼在轉子鐵芯中沿徑向方向分布，其磁鋼的磁化方向主要順著轉子半徑。這種結構下，磁鋼插入到轉子鐵芯的徑向磁鋼槽內，使得在電機徑向截面上，磁鋼磁極中心線預轉子半徑方向基本平行。
優點：這種分布使電機氣隙磁場接近正弦波分布，能夠有效減少轉矩脈動。除此之外，在運行中磁鋼受退磁因素影響時，徑向分布的磁鋼在徑向上受鐵芯支撐和約束，增強了抗退磁能力，提高電機可靠性和使用壽命。然而，由于磁路長度相對較長，磁通在徑向上通過鐵芯等部件，導致磁阻較大，一定程度上降低了電機的磁通量和功率密度。
二、切向式磁路結構：與徑向式不同，切向式磁路結構中的磁鋼沿著轉子鐵芯的切向方式進行分布，其磁化方向與轉子圓周切線方向基本平行。且轉子鐵芯設有專門的切向磁鋼槽，相鄰磁鋼呈一定角度，使磁場在切向方向相互疊加。
優點：能夠在轉子鐵芯內形成較強的切向分量，使得磁通路徑更加集中，有效增加氣隙的磁通，提升電機的磁通量和功率密度。然而，這種結構也會使得氣隙磁場在圓周方向上的不均性增加，導致轉矩脈動較大，進而影響電機運行的平穩性。
三、U型混合式磁路結構：該分布方式結合了徑向式和切向式特點。轉子鐵芯內既有徑向分布磁鋼，也有切向分布磁鋼，呈“U”型分布。每組磁鋼含徑向和切向部分，相鄰磁鋼通過磁橋連接，保證磁場的連續穩定。優點：它既能夠保持徑向式氣隙磁場的正弦度好、轉矩脈動小的特點，又能夠發揮切向式磁通量和功率密度高的優勢。此外，通過合理設計磁橋的參數，還可以進一步增強轉子的機械強度，提高電機在高速旋轉時的可靠性和穩定性。缺點：由于其設計和制造難度大，需精確設計磁鋼形狀、尺寸、位置和磁橋參數，增加研發和生產的成本。
四、V型徑向式磁路結構：該磁鋼分布在轉子鐵芯上呈“V”型分布，磁化方向主要是徑向，但與傳統徑向式不同。每組磁鋼槽沿轉子徑向左右對稱分布，形成“V”字形。優點：“V”型磁鋼槽增加磁鋼與氣隙接觸面積，使磁通更易通過氣隙，提高磁通利用率，增加輸出轉矩。該分布結構的磁鋼槽間隙利于空氣流通散熱，降低電機運行溫度，提高可靠性和使用壽命。缺點：“V”型磁鋼槽特殊，磁鋼安裝和固定復雜，需特殊工藝和設備，增加制造難度和成本。除此之外，還需要求轉子鐵芯有高結構強度和精度，保證磁鋼槽位置和形狀準確，否則影響電機性能。
綜上所述，不同的轉子磁鋼分布方式各有優劣，在電機設計中，需要根據具體的應用場景和性能要求來選擇合適的磁鋼分布方式，以優化電機性能。同時組裝轉子磁鋼的設備工藝也會存在不同的設計。
