定子焊接機是對已插好線的定子進行激光焊接的產線自動化設備、智能化程度較高,配套MES系統,設備自動固定線頭,可實現自動裝夾焊接保護工裝,同時配置有清潔機構,有效防止焊接過程中飛濺污染到定子。焊接機的工序流程:定子托板流入→讀碼→防護治具鎖緊→自動激光焊接→防護治具松開→托板放行等。
設備采用模塊化、柔性化的設計
配置程序互鎖、仿型治工具、導向機構、保護機制和傳感器監測及報警系統
配置高精度傳感器、視覺檢測系統等,對銅線進行精準的焊接。
設備自動固定線頭,可實現自動裝夾焊接保護工裝
配置有清潔機構,有效防止焊接過程中飛濺污染到定子
配置有3D視覺相機,檢測焊點的高度,焊點外形

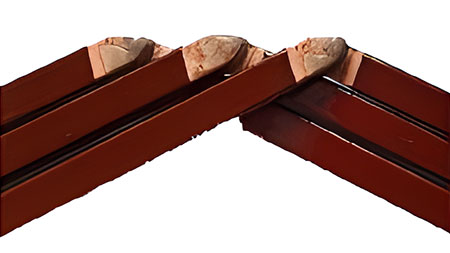

焊接圖
成品圖
|
功能 |
參數 |
|
生產效率 |
96s/pcs |
|
換款時間 |
30min |
|
良品率 |
≥98% |
|
稼動率 |
≥90% |
|
電壓 |
AC 220V/380V 50HZ |
|
氣壓 |
0.45MPa~0.65MPa |
|
功率 |
6KW |
|
自動化程度 |
全自動 |
|
控制方式 |
PLC + HMI |
|
外觀尺寸 |
2400(L)*2300(W)*2500(H)mm |
|
應用領域 |
扁線電機 |
