汽車油泵電機組裝生產線由19臺設備組成，輸送方式采用輸送線+船板，呈回型布局。充分運用數據追溯、視覺檢測、深度檢測、向上物料識別、混料識別、漏裝識別、物料組裝正反面識別、壓力監控、位移監控等工藝方法達到防呆防錯的效果。產線主要由自動組裝上-下絕緣蓋-夾焊-磁鋼組入鐵芯、轉子、端蓋組裝-組入信號磁鋼-鎖螺絲-測試電機反電動勢及電流、轉速等組裝工藝組成。
模塊化、標準化、柔性化設計
回形布局，循環輸送，簡潔明了，節省空間
通過掃碼槍、讀碼器等讀取工裝船板、零件、部品等條碼信息
將生產過程數據綁定到條碼信息，便于追溯查詢及質量分析
采用工控采集數據系統，實現產品生產過程信息可追溯
充分運用數據追溯、視覺檢測、深度檢測等工藝方法達到防呆防錯的效果

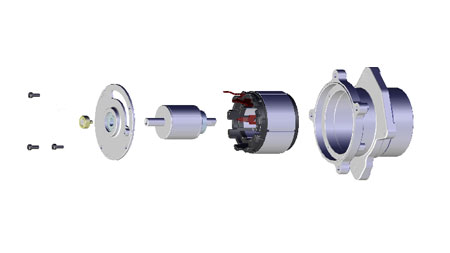

分體圖

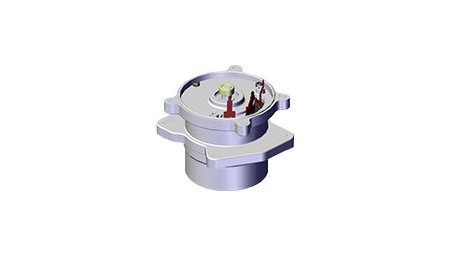

成品圖
|
功能 |
參數 |
|
生產效率 |
≤ 30S/PCS |
|
良品率 |
≥98% |
|
稼動率 |
≥90% |
|
電壓 |
AC220V/380V 50HZ |
|
氣壓 |
0.4~0.6MPa |
|
功率 |
整線約150KW |
|
控制方式 |
PLC+HMI |
|
尺寸 |
22000(L)*7000(W)*2100(H)mm |
