隨著新能源汽車、高能效工業電機的迅猛發展，扁線電機憑借高槽滿率、高功率密度和優異的散熱性能，已成為驅動系統升級的主流技術路線。越來越多的電機企業從傳統圓線轉向扁線。

但最近我們在接待客戶時，不少客戶表示：“產品的設計沒問題，自動化設備也上了，可一到量產，良率就上不去......”。

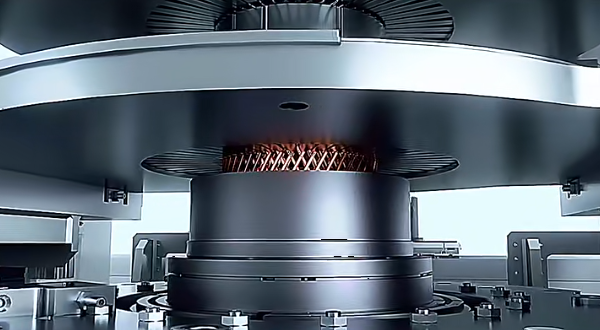

一細問，原來問題都出在同一地方——扁線電機定子端部的“扭頭”。

扭頭，不只是“扭一下”那么簡單。

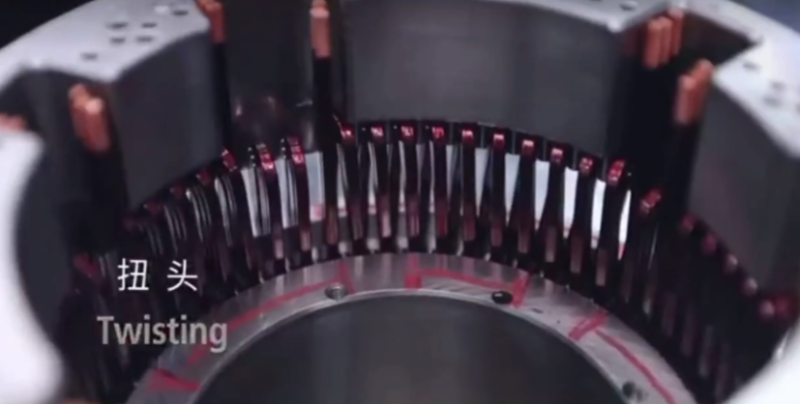

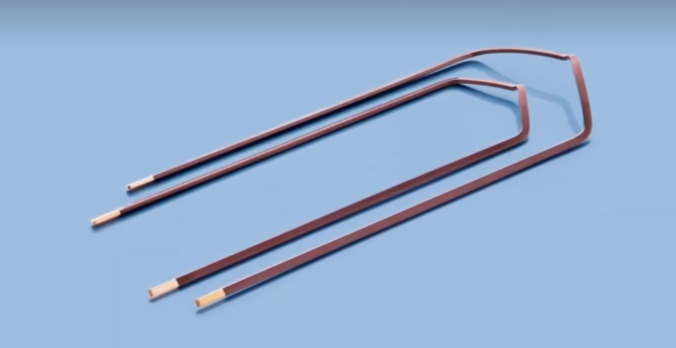

在扁線電機中，繞組以Hair-pin（發卡）形式插入定子槽內，完成插線后，端部需要按照電氣相序進行空間扭轉，形成U 、 V、W三相連接，這一過程即為“扭頭”。

聽起來像是“彎一彎”的簡單動作，實則不然。

與柔軟的圓線不同，扁銅線截面寬而薄，剛性強、塑性差，一旦扭頭角度或力度控制不當，輕則導致端部變形、相間短路，重則損傷絕緣層，甚至造成整臺定子報廢。

扭頭，是扁線電機從“零件”走向“成品”的關鍵一步，也是易在生產中“翻車”的一步。如：（較為常見痛點，不代表所有）

扁線太“硬”，扭不動也扭不準：扁銅線材質硬，塑性變形能力較差，扭頭后易出現回彈、角度漂移。即便是微小的角度偏差，在多層繞組疊加后也會被放大，最后導致端部不齊、焊接困難。

多根并繞，一扭就“亂”：現代扁線電機中常采用多根扁線并繞以提升電流承載能力。但多根線材在扭頭過程中若受力不均，極易發生層間滑移、錯位、疊壓等，不僅影響電氣性能，還可能刺破絕緣等。

空間緊湊，一毫米不容錯：電機小型化的趨勢下，定子端部空間被壓縮到極致。扭頭后的端部須精準控制在有限空間內，稍有偏差，可能與機殼、傳感器或冷卻系統間發生物理干涉，導致整機無法裝配。

自動化難，調試比生產費時：許多企業寄希望于自動化設備廠家解決扭頭問題，但現實是：設備看著實用，但用起來卻存在各式問題。如夾持力控制、扭轉路徑規劃、多軸協同等參數，這個過程存在調試周期長、維護成本高，稍有材料批次變化，良率即可下滑。

良率不穩定，量產成“噩夢”：在生產制造中，小批量試制還可以，一旦上量，廢品率直接上升。而扁線定子一旦扭頭失敗，帶來的可是幾乎無法返修，這也直接導致整臺定子NG ，成本上極高。

但當面臨行業及產品生產痛點的現狀上，也有不少企業仍在依賴經驗豐富的操作工進行手工調整；而有些產線雖上自動化設備，但故障頻發，最終淪為“半自動”甚至“手動輔助”；更有企業為了規避風險，不得不在設計上妥協——如加大端部空間、降低槽滿率，以此換取可制造性）。

這背后，反映出一個現實：扭頭工藝不是簡單的機械動作，而是一個涉及材料特性、力學仿真、精密控制和工藝經驗等的系統工程。

在這一背景下，要實現高一致性、高良率、可復制的扭頭工藝，光有設備還不夠，更需要對扁線材料、電機設計邊界和量產節拍的深刻理解。

合利士深耕于新能源汽車、電機智能制造多年，始終聚焦于“如何讓工藝更可靠”，并基于不同電機結構、扁線規格與生產需求，提供深度適配的工藝解決方案。

• 如果您正在從樣機邁向量產；
• 如果您希望減少對人工經驗的依賴；
• 如果您想不更改性能的前提下提升可制造性；

歡迎訪問合利士或通過在線對話預約技術團隊一對一交流，獲取專屬的定制化解決方案，一起探討更穩健的實現路徑。
